磁力聯(lián)軸器作為高效傳動(dòng)領(lǐng)域的革新技術(shù)，憑借非接觸傳動(dòng)實(shí)現零泄漏與免維護，正被越來(lái)越多的高端裝備所采用。然而，運行過(guò)程中產(chǎn)生的渦流發(fā)熱是其面臨的主要技術(shù)挑戰，高溫易引發(fā)永磁體退磁，直接影響設備壽命與可靠性。渦流發(fā)熱達到多少度會(huì )引發(fā)退磁？關(guān)鍵在于所使用的永磁體材料類(lèi)型。

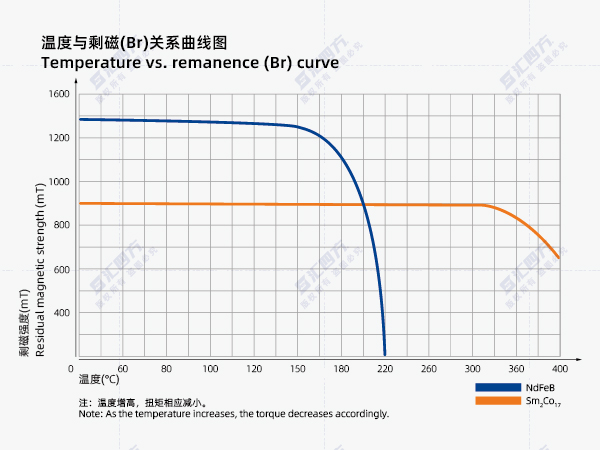

永磁體材料是決定退磁溫度的核心因素。目前主流應用的包括釹鐵硼（NdFeB）和釤鈷（SmCo）兩類(lèi)。釹鐵硼磁能積高、扭矩密度大，常用于高性能場(chǎng)景，例如匯四方磁力耦合器在中低速設備中的標準型號，但其耐溫性較差，常規設計溫度一般不高于80~100°C。特殊定制型號如匯四方永磁聯(lián)軸器所采用的高耐溫釹鐵硼，也僅可提升至150~180°C。一旦磁體溫度持續超過(guò)該閾值，尤其是在150°C以上，將出現快速且不可逆的磁性能衰減。

相比之下，釤鈷材料具備卓越的高溫耐受性，工作溫度范圍通?？蛇_250~350°C，在定制型匯四方磁力耦合器中常用于高溫工況，安全運行溫度一般控制在300°C以?xún)取?/span>只要實(shí)際運行溫度不超過(guò)該限值，其退磁風(fēng)險顯著(zhù)低于釹鐵硼材料。

那么渦流發(fā)熱是如何產(chǎn)生的？在如匯四方永磁聯(lián)軸器常見(jiàn)的徑向結構中，靜態(tài)金屬隔離罩（如SUS316L）處于高速轉動(dòng)的內外轉子磁場(chǎng)中，因電磁感應形成渦流并發(fā)熱。其發(fā)熱功率與轉速平方成正比，轉速越高，溫升越顯著(zhù)。這部分熱量通過(guò)熱傳導逐漸影響永磁體，一旦超過(guò)其耐受極限，將引發(fā)性能失效。

為有效抑制渦流發(fā)熱、規避退磁風(fēng)險，需從設計、散熱與選材三方面綜合施策：

一、優(yōu)化結構以抑制渦流。包括采用高電阻材料如：陶瓷或復合非金屬的PEEK碳纖隔離罩，或盡可能減薄金屬罩厚度，從源頭上限制渦流的產(chǎn)生。

二、實(shí)施強制散熱管理。尤其在高速、真空或功率密度大的場(chǎng)合，需額外配置散熱手段。風(fēng)冷可用于一般過(guò)熱防護；對于如真空旋轉臺、半導體傳動(dòng)等高熱工況，匯四方磁力耦合器可選配水冷結構，通過(guò)在隔離罩周邊設置冷卻流道實(shí)現高效控溫。

三、杜絕超載異步運行。負載超出聯(lián)軸器傳扭能力將導致滑差，磁場(chǎng)切割速度劇增，渦流發(fā)熱急劇上升。正確選型、預留扭矩余量，并加裝溫度監測與保護系統，可有效防范意外超溫。

四、理性選材。在預期工作溫度高于150°C或冷卻條件有限的情況下，推薦選用以釤鈷為磁材的匯四方永磁聯(lián)軸器，其高耐溫特性可顯著(zhù)提升系統魯棒性。

綜上，磁力聯(lián)軸器的退磁風(fēng)險并非由某一固定溫度界定，而是強烈依賴(lài)于磁體材料的選取與實(shí)際工況的匹配。通過(guò)綜合應用非金屬隔離罩、強制冷卻、過(guò)載保護及高溫磁材，才能最大限度發(fā)揮如匯四方磁力耦合器等產(chǎn)品的性能優(yōu)勢，滿(mǎn)足高端裝備對傳動(dòng)系統高可靠與長(cháng)壽命的嚴格要求。
